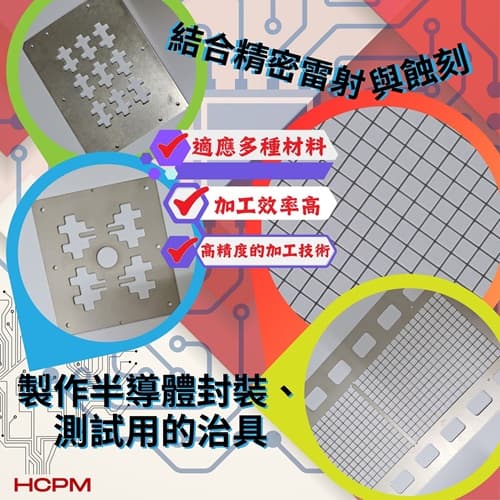

雷切蝕刻半導體封裝治具

精密雷射與蝕刻技術的結合

精密雷射加工與蝕刻的結合，提供了更靈活且高效的治具製作方案。在許多半導體封裝與測試治具的製作中，會使用雷射技術進行大致形狀的切割，搭配使用蝕刻技術來細化特定區域，最終達到精確且符合需求的精密測試治具設計。這種結合加工方式不僅提高了生產效率，還能保證治具的高精度和一致性。以蝕刻技術來處理微米級的細節，結合使用雷射技術完成整體切割，這樣的製程不僅能減少加工步驟，還能降低生產成本。這對於需要大批量製造的半導體封裝測試設備來說，極具經濟效益。而且，這兩項技術與高品質材料的配合應用，幾乎不會對材料造成機械應力或熱應力，因此成品的尺寸穩定性和材料性能都能得到極佳的保障。

精密蝕刻精密雷切的優勢

蝕刻與雷射雙重加工技術在半導體治具製作中的應用，展現了以下幾項主要優勢：

• 1. 高度精確

這兩種技術都能夠達到微米級的加工精度，滿足半導體行業對精密度的嚴格要求。特別是當治具需要應對複雜結構或微小尺寸的元件時，這種高精度的加工技術能夠確保每一個元件的定位和測試結果的準確性。

• 2. 靈活性強

精密雷射與蝕刻技術可以適應多種材料，並且能夠根據不同的設計需求進行靈活調整。無論是大規模的材料切割，還是微小的結構加工，這兩種技術都可以快速轉換並滿足不同應用場景的需求。

• 3. 加工效率高

雷射切割技術的加工速度非常快，可以在短時間內完成大面積的切割操作。而蝕刻技術則能同時對大面積材料進行處理，進一步提高了整體的生產效率。
未來，精密雷射與蝕刻技術將朝著更加自動化、智能化的方向發展。透過與人工智慧（AI）與大數據技術的結合，治具製作過程中的數據可以被即時分析與優化。這些技術的發展，將推動整個半導體產業向更高精度、更高可靠性的方向邁進。高精度雷射切割與微米級蝕刻處理技術在半導體封裝、測試治具製作中的應用，為現代電子產業的發展提供了強有力的技術支持。透過這些高精度加工技術，治具能夠以更高效、更可靠的方式提升先進封測技術。隨著半導體封裝技術提升，其相關技術也不斷進步，這些工藝將在未來扮演更加關鍵的角色，助力半導體產業的持續創新與升級。
