半導體治具雷射蝕刻加工

雷射切割與金屬蝕刻怎麼選？

半導體治具是封裝、測試、定位、清潔或檢測製程中，用來固定、校準、承載半導體元件的專用工具。治具的尺寸精度、孔位穩定性與材料平整度，會直接影響測試準確性、製程良率與量產穩定性。

在半導體封裝與測試製程中，治具常需要依照元件尺寸、孔位、公差、材料厚度與使用情境客製加工。若治具需要外形切割、厚板結構、大孔或快速成型，可評估精密雷射切割；若需要微孔、細密圖形、薄板結構或大量一致性，則可評估金屬蝕刻加工。

信昌精密可依照圖面、材料、厚度、孔徑、公差、數量與製程需求，協助評估半導體治具、封裝治具、測試治具、定位治具與不鏽鋼精密治具的加工方式，並可依需求搭配精密雷射切割與金屬蝕刻製程。

半導體封裝測試治具｜精密雷射切割加工
厚度：1.0mm

尺寸：153x260mm

雷射切割 vs 金屬蝕刻比較

半導體治具加工方式需依照材料厚度、孔徑大小、圖形細緻度、數量、公差與使用情境評估。精密雷射切割適合外形輪廓、大孔、厚板結構、定位孔與快速打樣；金屬蝕刻則適合微孔、細密圖形、薄板結構與大量一致性加工。

半導體治具雷射切割

半導體治具常用於封裝、測試、定位與檢測製程，對外形尺寸、孔位精度、材料平整度與加工穩定性有較高要求。精密雷射切割可依照圖面加工不鏽鋼、銅材與金屬薄板，適合製作半導體封裝治具、測試治具、定位治具與客製精密治具。

雷射切割的優點在於加工速度快、外形彈性高，適合外形輪廓、大孔、定位孔、厚板結構、少量多樣與快速打樣需求。透過精密雷射加工，可降低傳統機械加工造成的材料拉扯、變形或損耗，提升半導體治具的尺寸穩定性與製程一致性。

依半導體治具的圖面條件、材料厚度、孔徑、公差與數量需求，可評估適合的加工方式。外形輪廓、定位孔、大孔、厚板結構或快速打樣，可參考 精密金屬雷射切割； 微孔、細密圖形、薄板結構、高一致性或大量製作，可參考 金屬蝕刻加工。 若治具涉及多層不鏽鋼結構、流道板或接合需求，也可評估 不鏽鋼接合服務。

若不確定半導體治具適合雷射切割、金屬蝕刻或複合加工，歡迎提供圖面、材料、厚度、孔徑與公差需求，由信昌精密協助評估。

雷射切割：半導體治具外形加工

半導體治具的外形加工常會依照客戶圖面、元件尺寸、材料厚度與公差需求進行評估。精密雷射切割可將不鏽鋼、銅材或其他金屬材料加工成指定外形，適合用於半導體封裝治具、測試治具與定位治具的輪廓切割。

雷射打孔：定位孔與測試孔加工

半導體封裝與測試製程中，治具常需要定位孔、固定孔、測試孔或探針孔，以協助元件定位與測試接口配置。雷射打孔可依材料厚度、孔徑大小與孔位公差進行加工評估，適合需要快速打樣或特定孔位配置的半導體治具。

非接觸加工：降低治具變形與毛邊

雷射切割屬於非接觸式加工，可減少刀具接觸造成的材料受力與變形風險。對不鏽鋼薄板、銅材與高精度半導體治具而言，適當的雷射加工條件有助於降低毛邊、裂紋與孔位偏差，提升治具加工品質與使用穩定性。

半導體封裝測試治具｜精密雷射切割加工
T=1.2

半導體治具金屬蝕刻

金屬蝕刻加工適合用於半導體治具中的微孔、細密圖形、薄板結構與精細表面特徵製作。相較於一般機械加工，蝕刻可在不直接施加機械壓力的情況下加工金屬薄板，有助於降低材料變形風險，並維持孔位與圖形的一致性。

在半導體測試治具、封裝治具、IC晶片清潔隔網與精密金屬治具中，金屬蝕刻常用於製作測試孔、探針通道、導流槽、微孔陣列或細小開口。若產品需要高密度孔位、薄型結構或大量一致性，金屬蝕刻是相當適合評估的加工方式。

雷射切割與金屬蝕刻搭配

半導體治具若同時需要外形輪廓與細部結構，可評估精密雷射切割與金屬蝕刻複合加工。雷射切割適合治具外形、大孔、定位孔、厚板結構與快速打樣；金屬蝕刻則適合微孔、細密圖形、薄板結構與大量一致性加工。

在半導體封裝治具、測試治具與IC清潔治具製作中，雷射切割可先完成外形與主要孔位，金屬蝕刻再處理細部微孔、導流結構或探針通道。兩種製程搭配使用，可提升治具設計彈性、尺寸精度與量產穩定性。

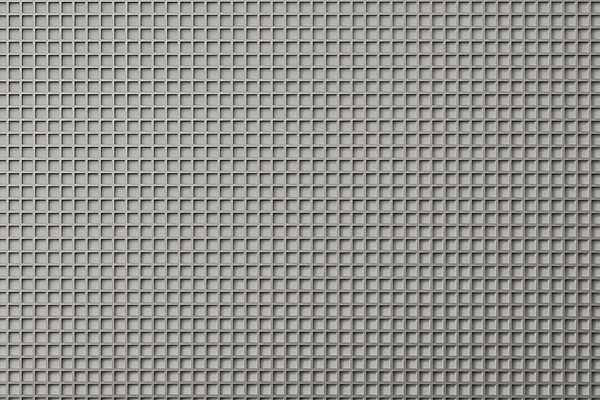

IC晶片清潔隔網｜金屬蝕刻微孔加工
厚度：0.2mm

方孔0.4x0.4mm

半導體治具加工流程

半導體治具加工流程通常會依照圖面、材料、厚度、孔徑、公差與使用情境進行評估。常見製程包含圖面設計、材料選擇、精密雷射切割、雷射打孔、金屬蝕刻、表面處理與精加工。

在半導體封裝治具、測試治具、定位治具與 IC 清潔治具製作中，精密雷射切割與金屬蝕刻常會搭配使用，以兼顧外形加工、定位孔、微孔、薄板結構與大量一致性需求。

圖面設計與治具材料選擇

半導體治具加工前，需先依照客戶圖面、元件尺寸、孔位配置、公差要求與使用情境進行設計評估。治具結構通常會透過 CAD 圖面確認外形、定位孔、測試孔、微孔與固定方式，確保後續雷射切割與金屬蝕刻加工能符合封裝、測試或定位需求。

材料選擇會依照治具用途、厚度、強度、導電性、耐腐蝕性與製程環境評估。半導體治具常見材料包含不鏽鋼、銅材、鋁合金與金屬薄板，其中不鏽鋼適合需要尺寸穩定、耐腐蝕與重複使用的精密治具。

雷射切割與打孔：外形、定位孔與測試孔

圖面與材料確認後，可使用精密雷射切割加工治具外形、定位孔、大孔與測試孔。雷射切割適合外形輪廓、厚板結構、快速打樣與少量多樣需求，可依照圖面尺寸將不鏽鋼、銅材或其他金屬材料加工成指定形狀。

對於半導體封裝治具與測試治具，雷射打孔可用於定位孔、固定孔或測試接口加工。若孔徑、孔位精度與邊緣品質要求較高，需依材料厚度、孔徑大小與公差需求評估適合的雷射加工條件。

金屬蝕刻處理：微孔、導流槽與探針通道

當治具需要微孔、細密圖形、薄板結構、導流槽或探針通道時，可評估金屬蝕刻加工。金屬蝕刻適合製作細小孔洞與複雜圖形，能在薄型金屬材料上維持較高的一致性，適合半導體測試治具、IC 清潔治具與精密金屬治具應用。

相較於單純機械加工，金屬蝕刻可降低材料受力變形的風險，並提升微孔、孔位與細部結構的重複精度。若半導體治具同時需要外形切割與細部微孔，也可依圖面需求搭配雷射切割與金屬蝕刻複合加工。

表面處理：提升治具穩定性

半導體治具在完成雷射切割與金屬蝕刻後，通常還需要進行表面處理與精加工，例如去除殘留物、修整邊緣毛邊，或依需求進行電解拋光，以提升表面平整度與使用穩定性。

這些後加工步驟可降低半導體測試治具因表面粗糙、毛邊或孔位不平整造成的元件刮傷、定位誤差與測試誤差，並有助於提升治具耐用性、製程穩定性與量產一致性。

半導體治具常見問題

半導體治具加工適合雷射切割還是金屬蝕刻？

外形輪廓、大孔、厚板結構與快速打樣可評估雷射切割；微孔、細密圖形、薄板結構與大量一致性加工則適合金屬蝕刻。

半導體治具加工需要提供哪些資料？

建議提供圖面、材料、厚度、孔徑、公差、數量與使用情境，方便評估精密雷射切割、金屬蝕刻或複合加工方式。

半導體治具圖面詢價

半導體治具、封裝治具、測試治具、定位治具與 IC 清潔治具加工，可依圖面、材料、厚度、孔徑、公差、數量與使用情境進行評估，由信昌精密協助規劃適合的精密加工方式。

半導體治具涉及外形切割、定位孔、大孔或快速打樣時，可評估精密雷射切割；涉及微孔、細密圖形、薄板結構或大量一致性時，則可評估金屬蝕刻加工。若治具同時包含外形輪廓與細部孔位結構，也可依圖面需求評估雷射切割與金屬蝕刻複合加工。

信昌精密可依據不鏽鋼、銅材、薄板材料與實際製程條件，協助評估半導體治具加工可行性。歡迎提供圖面至info@hcpm.com.tw詢價。
