蝕刻電熱片製作

蝕刻電熱片又稱蝕刻加熱片或Etched Foil Heater，是以SUS304H等不鏽鋼或電阻合金薄箔，透過精密蝕刻加工形成迂迴發熱線路的薄型加熱元件。 信昌精密提供金屬薄箔發熱線路、孔位、槽孔及外形依圖加工，可依材質、厚度、線寬線距、產品尺寸與需求數量，評估小量試作及量產可行性。若產品包含PI膜、矽膠絕緣、背膠、端子或溫控元件，請於詢價時一併註明，實際供應範圍需依產品結構確認。

蝕刻電熱片加工規格

常用材質：SUS304H不鏽鋼薄板，其他金屬或電阻合金依使用環境評估。

案例厚度：0.08 mm。

案例尺寸：400×400 mm。

標準製作寬度：小於600 mm，實際長度、外形與加工可行性依圖面確認。

加工內容：迂迴發熱線路、長槽、孔位、非發熱區及產品外形。

圖檔格式：DWG、DXF或Gerber。

製作數量：可依小量試作與後續量產需求進行評估。

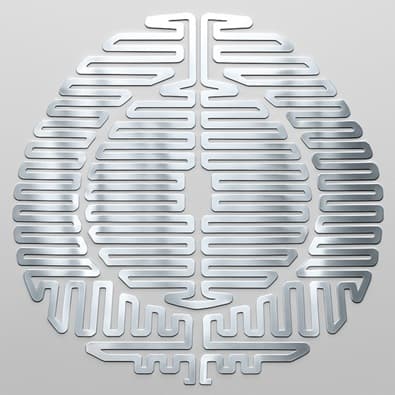

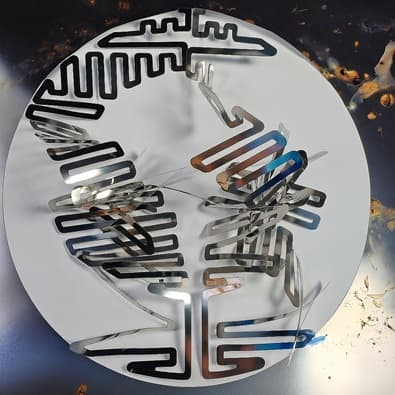

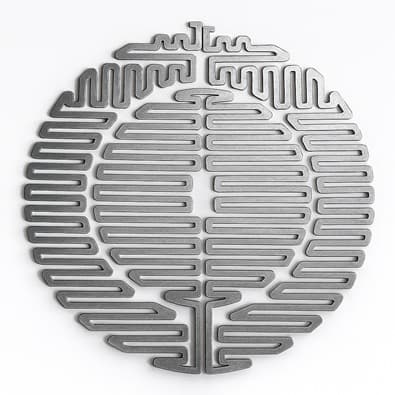

產品具有連續迂迴發熱線路、細長槽孔及薄型大面積結構，透過精密蝕刻完成線路與外形加工。此類產品加工時需特別注意狹長線路的支撐、搬運與平整度，避免成品勾扯、凹折或線路變形。

蝕刻電熱片加工優勢

精密蝕刻可依圖面同時形成發熱線路、孔位、槽孔與產品外形，不需製作沖壓模具，也不會產生雷射切割的熱影響區，適合薄型、高密度、迂迴線路及特殊外形的電熱片加工。 相同板面可配置多組相同圖形，適合開發試作、小量多樣與批量製作。圖形變更時，主要調整光罩圖稿，不需重新製作傳統沖壓模具，有利於產品開發及設計修正。

蝕刻電熱片製作流程

蝕刻電熱片製作會先依客戶圖面確認材質、厚度、線寬線距、孔位、外形與尺寸公差，再製作光罩圖稿。金屬薄板經清潔及塗佈光阻後，透過光罩曝光與顯影，將發熱線路圖形轉移至板材表面，再以精密蝕刻去除未受保護的金屬區域。完成後進行去膜、清洗、外觀及尺寸檢查。對於線路狹長、轉角多或開孔密集的薄片結構，製程與搬運時需避免勾扯、凹折及變形，以維持板材平整度、線路完整與尺寸穩定。

發熱線路設計重點

蝕刻電熱片的發熱線路需依加熱區域、使用電壓、目標功率或電阻值進行配置。材料種類、板材厚度、線路長度、線寬、線距、轉角與圖形密度，都會影響成品電阻與熱分布。 相同產品外形若採用不同材料、厚度或線路寬度，所形成的電阻值及發熱表現也會不同，因此僅提供產品外形通常不足以完成加工評估。

設計時應一併確認：

• 材料與板材厚度
• 線寬、線距與轉角
• 安裝孔及避空位置
• 工作溫度
• 絕緣層、背膠與端子位置
• 尺寸公差與需求數量

製作數量：可依小量試作與後續量產需求進行評估。

發熱線路設計與公差

實際最小線寬、線距與加工公差，需依材料厚度、線路結構及製作數量評估，必要時建議先進行樣品試作。

蝕刻電熱片應用

蝕刻電熱片可應用於工業管路與桶槽加熱保溫、鏡頭除霧、車用電子、生物醫療設備、航太設備、穿戴式電子產品及各式客製加熱裝置。若產品需要貼合曲面或搭配絕緣層、黏著層與導熱結構，應於設計階段一併確認使用溫度與組裝方式。

圖面評估與製作需求

評估蝕刻電熱片製作時，建議提供材質、厚度、外形尺寸、發熱區域、使用電壓、目標功率或電阻值、工作溫度、孔位、公差及預估數量。可mail至info@hcpm.com.tw提供圖檔DXF、DWG或Gerber，以利確認發熱線路、加工公差與試作可行性。

蝕刻電熱片常見問題

蝕刻電熱片與一般電熱線有什麼不同？

蝕刻電熱片是在金屬薄箔上直接形成平面發熱線路，可依加熱區域配置迂迴線路、孔位與特殊外形，適合薄型化及高設計自由度的加熱元件。一般繞線式電熱元件則是使用線材配置發熱路徑，產品結構與安裝方式不同。

蝕刻電熱片最薄可以做多薄？

目前不鏽鋼電熱片已有SUS304H厚度0.08 mm的加工案例。其他厚度需依材質、產品尺寸、線路寬度、線路間距與搬運強度評估。

蝕刻電熱片的最小線寬線距是多少？

最小線寬與線距沒有單一固定數值，會受到材質、板厚、線路長度、圖形密度、尺寸公差及需求數量影響。建議提供完整2D圖面，以確認蝕刻側蝕與實際加工可行性。

蝕刻電熱片的最小線寬線距是多少？

最小線寬與線距沒有單一固定數值，會受到材質、板厚、線路長度、圖形密度、尺寸公差及需求數量影響。建議提供完整2D圖面，以確認蝕刻側蝕與實際加工可行性。

有蝕刻電熱片、發熱線路或不鏽鋼發熱片加工需求，請提供DWG、DXF或Gerber圖檔，由信昌精密進行材料、線路與製作可行性評估。
