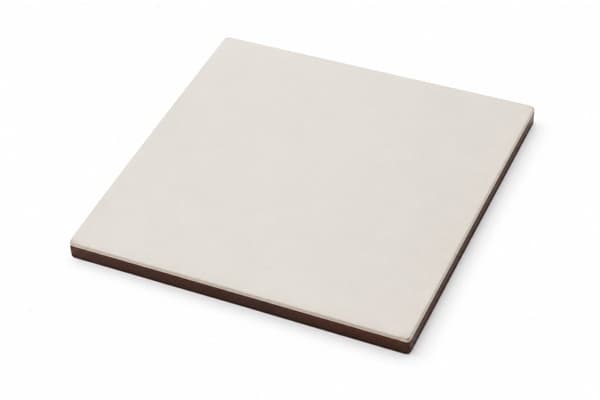

氧化鋁陶瓷板黃銅板低溫貼合

氧化鋁陶瓷板＋黃銅低溫貼合規格

上述數據為本次測試製程條件，並非所有產品的固定規格。實際可製作尺寸、材料厚度、總厚度公差及允收標準，仍需依客戶圖面、材料狀況與使用需求個別評估。

為什麼陶瓷與金屬貼合需要低溫控制？

降低薄陶瓷受熱碎裂風險

陶瓷耐熱，但同時具有較脆、對局部應力敏感的特性。尤其陶瓷板厚度較薄時，如果升溫過高、加熱時間過長或治具壓力分布不均，可能造成裂紋、崩角或碎裂。低溫貼合的重點，是在完成接合的同時，減少材料承受不必要的高溫負荷。

減少異材熱膨脹造成的不平整

黃銅與氧化鋁陶瓷的熱膨脹行為不同。貼合製程經歷升溫與冷卻後，兩種材料的尺寸變化量並不一致，可能形成殘留應力與輕微翹曲。降低製程溫度並控制加熱時間、加壓狀態及冷卻條件，有助於減少不平整狀況。

控制黃銅表面氧化程度

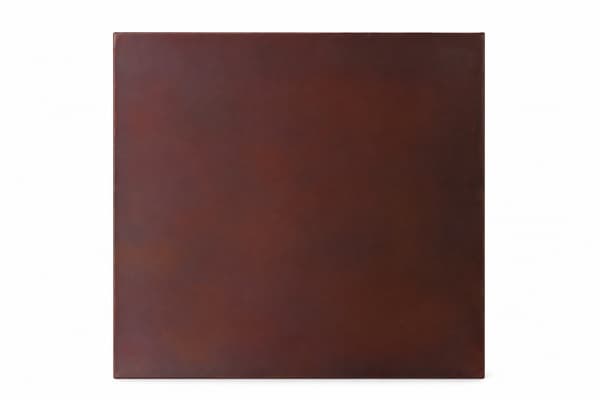

黃銅受熱後無可避免可能產生一定程度的氧化與色澤變化。製程控制需避免嚴重黑化，同時兼顧貼合完整性。若成品另有外觀、鍍層或後續加工要求，建議測試階段先確認可接受的表面狀態。

陶瓷與黃銅低溫貼合製程重點

1. 確認產品用途與後續製程：了解陶瓷表面是否需要鍍銅、承載晶片，以及黃銅層是否需再加工為散熱結構。
2. 確認材料與圖面：確認陶瓷種類、金屬材質、各層厚度、外形尺寸、總厚度與可接受的平整度；如有既有樣品或2D圖面，可一併提供。
3. 貼合前表面準備：陶瓷與金屬接合面需保持潔淨，並依材料狀況進行適當的貼合前處理。
4. 治具定位與均勻加壓：依工件尺寸及形狀設計治具，協助兩層材料定位並維持適當且均勻的貼合壓力。
5. 低溫條件控制：控制製程溫度不超過250°C，並搭配適當的加熱時間及冷卻條件，降低碎裂、氧化與翹曲風險。

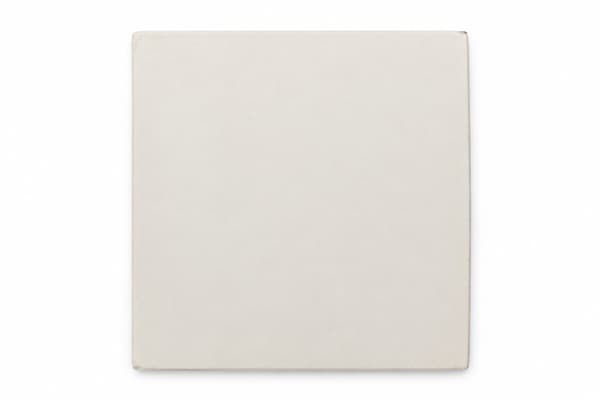

6. 外觀與接合確認：確認陶瓷面潔淨、無明顯殘膠或多餘接合材料，並檢查黃銅有無嚴重黑化及兩層貼合狀況。

陶瓷除了黃銅，也可以貼合不鏽鋼嗎？

經測試，氧化鋁陶瓷板除了可與黃銅板進行兩層低溫貼合，也可依產品功能評估與不鏽鋼板貼合。不同金屬的熱膨脹、表面狀態、強度及後續用途並不相同，因此不能只更換材料名稱後沿用相同製程條件，仍需重新確認尺寸、厚度、接合面積、溫度與允收標準。

目前此項製程以陶瓷板＋單一金屬板的兩層結構為主要評估方向。若產品包含孔洞、溝槽、台階或複雜外形，尤其貼合前的薄陶瓷板已有孔洞，可能提高破裂風險，需先提供完整圖面確認。

詢價與試作前需要提供哪些資料？

陶瓷與金屬屬異材接合，實際條件會受到材料、尺寸與後續用途影響。為利初步評估，建議提供以下資訊：

1. 陶瓷種類、純度、厚度、外形尺寸及是否由客戶供料。
2. 金屬材質為黃銅或不鏽鋼，以及材料厚度與表面狀態。

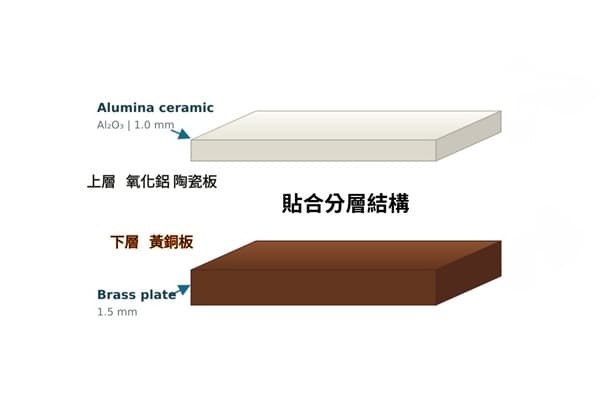

3. 兩層排列方向、接合面積及貼合後總厚度公差。
4. 平面度、外觀、接合完整性與表面氧化的允收標準。
5. 後續是否需要鍍銅、加工散熱結構、安裝晶片或進行其他製程。
6. 2D圖面、既有樣品、試作數量及預計交期。
7. 是否需要材料證明或出貨檢驗報告；材料證明需依供料來源另行確認。

若尚未建立明確允收標準，可先安排測試製作，再由客戶依實際用途確認接合、平整度及外觀是否符合需求。若產品要求高精度平整度，則需另行進行細部溫度與製程測試，不能直接以一般貼合條件推定。
