高精度多樣化的金屬遮罩

• 產品名稱：金屬遮罩。
• 客戶背景：學術研發部門。
• 材質/硬度/表面：SUS304HTA。
• 材料來源：信昌供料。
• 產品厚度：0.05mm。
• 產品尺寸：(1)8.4x8.4 mm;

                       (2)9x9 mm;
                       (3)100x110mm。

• 加工方法：蝕刻。
• 尺寸公差要求：±0.03mm。
• 需求種類：3種。
• 需求數量：(1)&(2) 合一版 490pcs
                    (3) 一版 6pcs
• 交期：客戶下單後3個工作天安排出貨。



高精度多樣化的金屬遮罩技術可以輕易製作0.1至0.15mm的厚度，以及0.1mm的線距。這種技術可製作出多種形狀的樣品遮罩，也可以在0.05mm厚、100x110毫米的尺寸內製作兩版合一的遮罩，尺寸包括20x30mm、3.5x3.8mm，或是8.4mm見方的金屬遮罩，最小方孔可達0.2mm。過小尺寸僅能使用蝕刻製程，避免了線切割和雷射切割的毛刺和鋸齒問題，且具更高的直線性。同時，蝕刻技術解決了CNC加工等製程中的熱變形問題，是目前最佳的製程方法。

薄片不鏽鋼遮罩的突破

在現代電子製造業中，精密不鏽鋼片的應用已經成為不可或缺的一環。信昌精密以電子工業用不鏽鋼材料製作出厚度在0.1至0.15mm之間的超薄不鏽鋼片遮罩(Metal mask)，並且在0.15mm的厚度下可以實現0.1mm的精細線距。這些技術突破不僅滿足了電子元件製造的高精度要求，還進一步提升了產品的穩定性和耐用性。尤其是在使用高精度金屬材料的情況下，我們的不鏽鋼薄片金屬遮罩能夠製作出形狀多樣、樣品數量少的特殊遮罩，滿足各種客製化需求。這些技術的進展，極大地推動了金屬遮罩在各個高精度金屬材料應用領域的廣泛研發。

多樣化的遮罩設計

金屬遮罩技術不僅在厚度和線距上有所突破，還能根據不同需求，設計出多樣化的遮罩。例如，在某些實際案例中，我們使用精密製造專用等級，不鏽鋼厚度0.05mm，擁有日本品質保證的日本進口不鏽鋼，製作出了100x110mm尺寸的金屬板上並且兩版合一的遮罩。這些遮罩中較大的尺寸為20x30mm，較小的尺寸為3.5x3.8mm，單獨小一點的金屬遮罩則可以做到8.4mm見方，而最小的方孔尺寸則為0.2mm。這些遮罩包括蒸鍍罩和濺鍍罩，展示了技術在多樣化設計中的靈活性和高精度應用。這些成功的應用案例，充分證明了不鏽鋼薄片多樣化金屬遮罩在實際生產中的可行性和高效性。

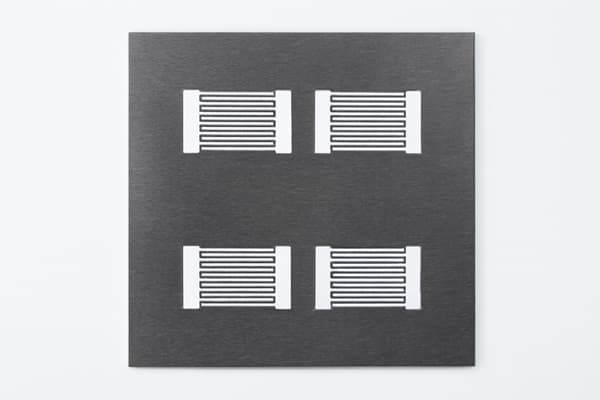

金屬遮罩0.05mm厚度 100x110mm
(a.20x30mm & b.3.5x3.8mm 兩版合一)



蝕刻製程的優勢

在製作過小尺寸的金屬遮罩時，蝕刻技術展現出了無可比擬的優勢。由於蝕刻製程可以精確控制金屬的去除量，避免了毛刺問題，並且具有更高的直線性，這是線切割和雷射切割無法達到的效果。尤其是使用電子工業用不鏽鋼材料製作時，蝕刻技術確保公差控制優異達到最高標準外，還能使遮罩的邊緣光滑和平整，解決了線切割和雷射切割所導致的鋸齒狀邊緣問題。此外，現行的所有製程，包括CNC加工，都存在熱變形的問題，這會影響製作的精度和穩定性。而蝕刻技術通過低溫操作，避免了熱變形問題，進一步提高了金屬遮罩的製作品質，特別是在使用低公差不鏽鋼材料時，這種優勢更加明顯。

結論

高精度多樣化的不鏽鋼薄片金屬遮罩不僅能滿足現有的製造需求，還將推動新型應用的發展，是電子工業的理想選擇。針對客戶需求設計更靈活的遮罩，信昌精密不僅提升了電子元件的製造效率和品質，也積極與各領域以及教研單位合作，為各種特殊客製應用提供更多的解決方案。我們使用高品質不鏽鋼和精密電子零件材料，致力於解決傳統製程中的諸多問題，並針對金屬遮罩在精度和品質上符合客戶多樣少量的需求，推動相關應用領域的發展，使其能解決各式各樣的特殊設計挑戰。
